東莞市寶楨研磨機械有限公司
BZ600F 系列(食品)水泥底座脫水機說明書
一、脫水機外型及基本參數
二、脫水機的性能及用途
三、結構及工作原理
四、電氣原理圖
五、安裝與調整
六、操作使用與保養
七、保修與售后服務

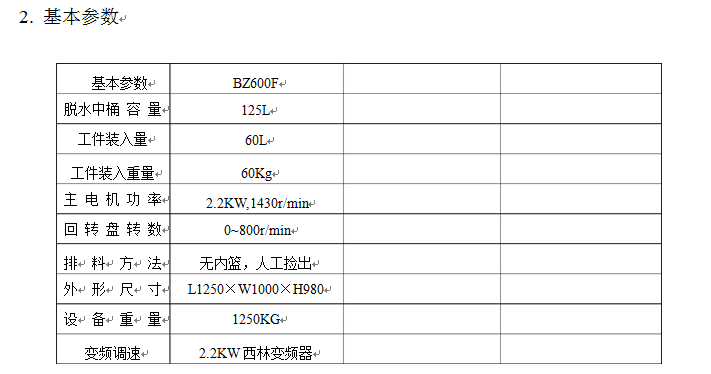

一、 脫水機外型及基本參數：

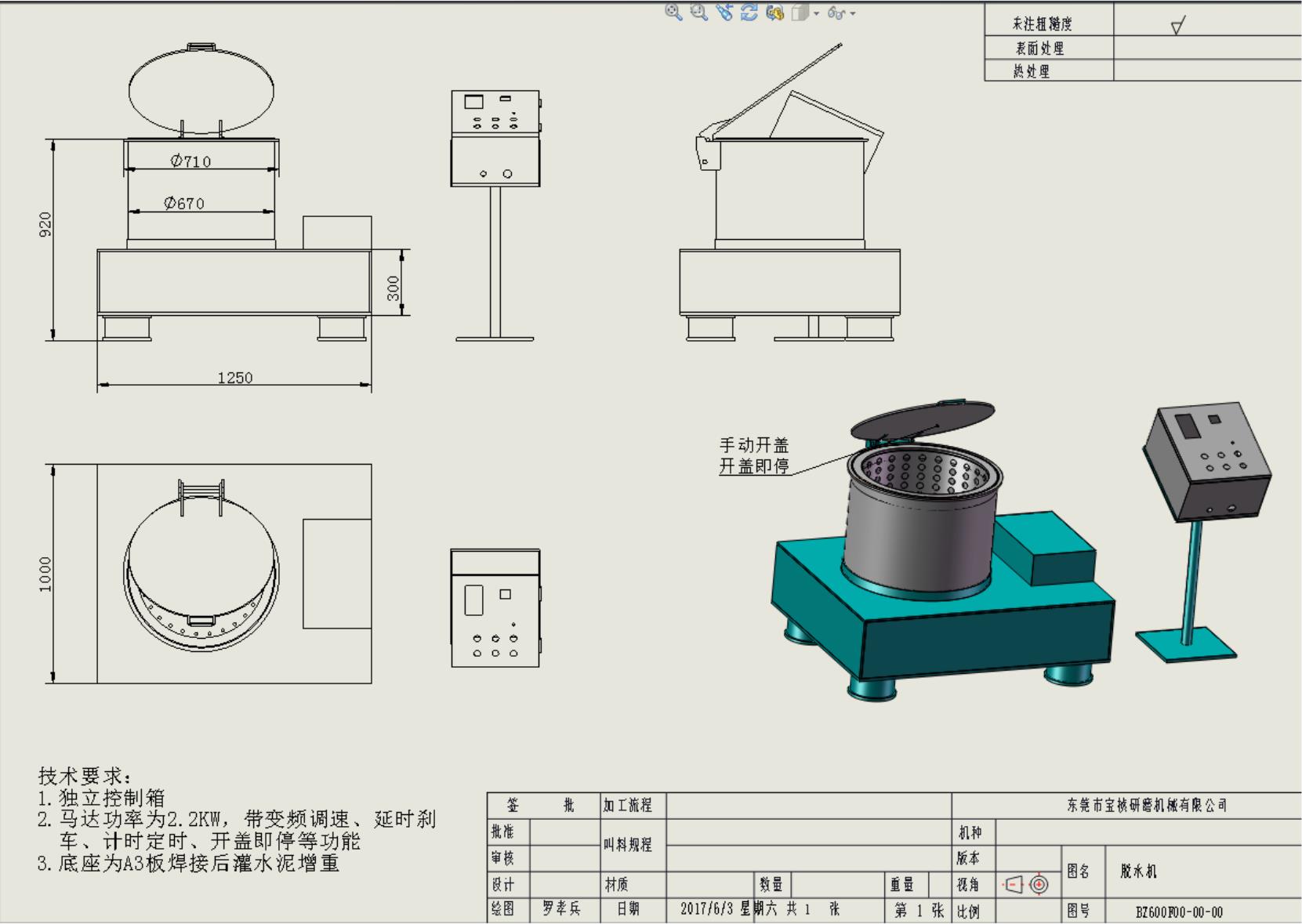

圖四 外觀結構尺寸示意圖
二、脫水機的性能及用途
1、本機是新型食品脫水機，上蓋、中筒、外殼均為優良 SUS304 不銹鋼材質，針對食品脫水二、脫水機的性能及用途
三、結構及工作原理
1.結構

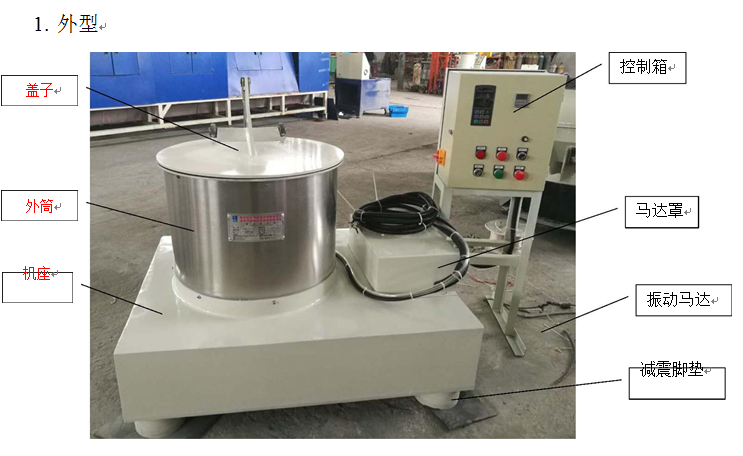

本機主要由底座、中筒、外殼、蓋子、軸承座及控制箱等部分組成（見外形圖）。
底座：由優良 Q235 焊接，內部灌水泥后密封焊接，排水管由底部中心排出，保證內部無殘留水
中筒：由優良 304 不銹鋼網焊接，底板以及加強圈均為不銹鋼材質；
外殼：由優良 304 不銹鋼卷圓焊接，包括法蘭也為不銹鋼材質；
蓋子：由優良 304 不銹鋼焊接，手動開蓋；
軸承座：內部旋轉軸承座材質為鑄鐵，主軸為優良碳鋼，熱處理加工而成。
2.原理
脫水機是利用中筒高速旋轉，在離心力的作用下，把水分從網孔中甩出，達到脫水目的

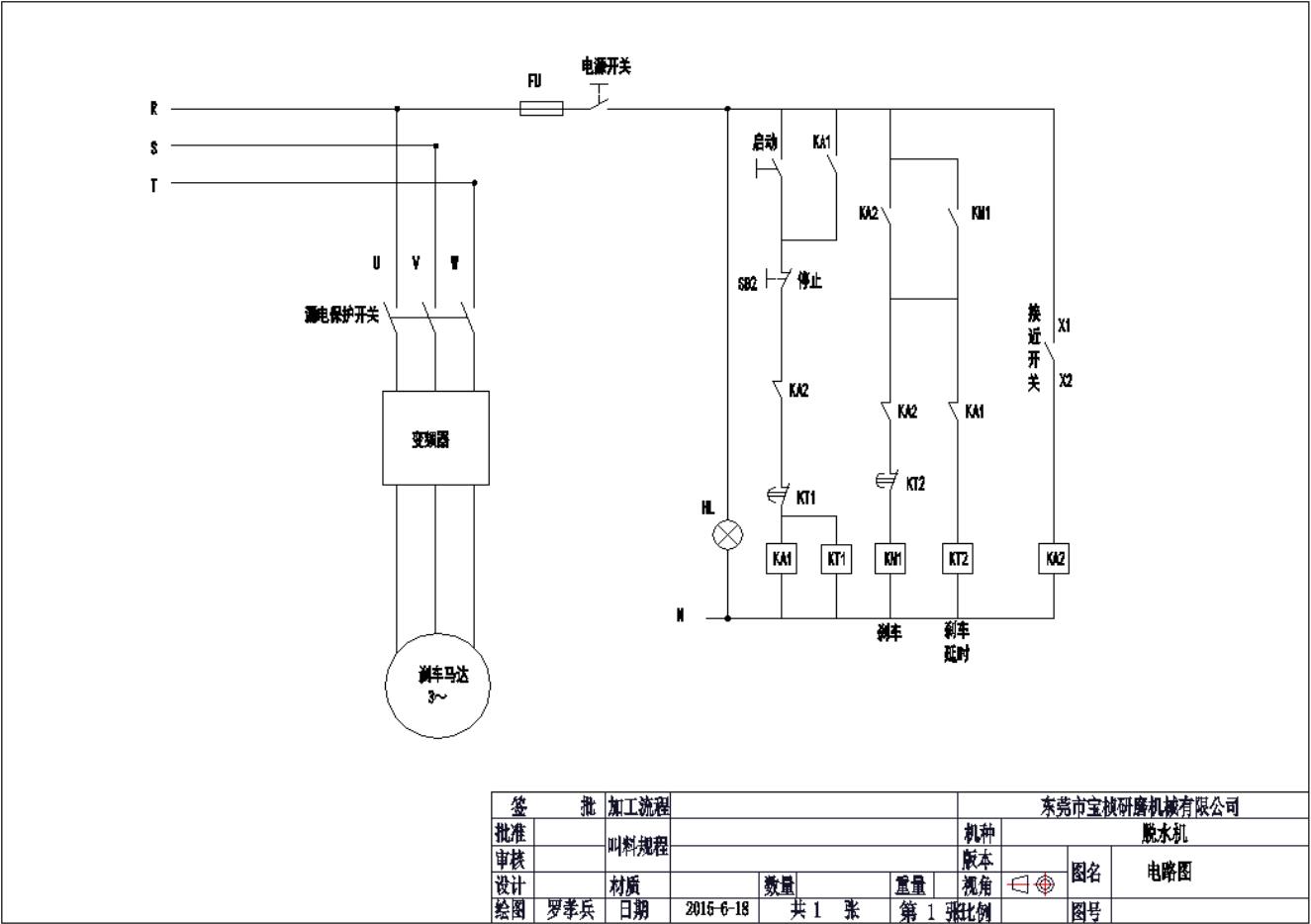

四、電氣原理圖
五、安裝和調整
1、機器要放置在平整的水泥地面上，四腳要墊實，機臺不放平會產生較大的振動；
2、用 500 伏兆歐表檢測電機各部繞組，絕緣電阻不應低于 0.38 兆歐。
3、接通電源，AC380V，帶零線，試操縱各指示按鈕，是否正常，并要接好地線。
4、三角皮帶松緊要合適，過松將使運轉打滑，可卸下電機護罩，調整電機板上的固定螺母，將三角帶調至合適的松緊度。
六、操作使用與保養
a. 操作使用
1、在開機前，應先檢查電源的接合，轉筒的固定位置是否正確，接通電源，接通電機開關，觀察電機的旋轉方向是否正確（按機身箭頭指示方向即是），如不正確，請關閉電源，將三相線中的其中的兩組線對調即可。另外本機安裝了行程接觸開關，若中途需停機，只需打開上蓋，便會自動停機，只要合上蓋子電機就會再次啟動，程序不變。該機有一個排水口，用于排水或排油，如果排除物需要回收。請再排水口下方放置一個容器盛放（如普通膠盤）。
2、開啟電源前，將需脫水烘干的產品工件放入脫水籃中，注意要均勻頒布放置，防止機器抖動。
b. 保養
1、注意馬達的防水、防潮
2、注意電源線路的保固，電源線須套一絕緣膠管，防止漏電短路，危及人身安全。
3、放置脫水烘干機地面應平整，因空載啟動時，震動較大，機器容易移動，可以在脫水、烘干機下方放置一廢舊輪胎，起防震移動的作用，或者通過地腳螺絲固定機器，取工件時要先停機，注意工件要均勻分布在脫水籃內，否則會引離心力不平行，導致脫水烘干機猛烈搖動，脫水烘干機不能超載，也不要過滿，如果工件細小密度大，或易儲存液體，先脫水 3-4 分鐘后取出，將工件翻轉位置，再進行作業，以達到滿意的效果。
4、使用脫水烘干機前，應參考說明書，懂得操作原理，為確保安全生產，應經常檢查及保養好機器，定期向軸承添加優良的潤滑油脂，保持機器運行良好。
七、保修卡
東莞市寶楨研磨機械有限公司
地址：廣東省東莞市大嶺山鎮楊屋第三工業區大興路 148 號
電話：0769-82784982 83538266
傳真：0769-82784981
